I-beam
I-beam

آئی بیم

I-beam I-shaped سٹیل ہے، I-shaped سٹیل کو سٹیل بیم بھی کہا جاتا ہے، جو I-shaped کراس سیکشن کے ساتھ سٹیل کی ایک لمبی پٹی ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

نام: آئی بیم
معیاری: IPEAA-H-BEAM,EN 10034:1993
گریڈ: S235JR/ST37-2

I-beams کا مثالی سائز

IPE سٹیل بیم سائز

IPE سائز (ملی میٹر)					وزن (کلوگرام/میٹر)	سیکشنل ایریا (cm2)
h	b	a	e	r
آئی پی ای 80	46	3,8	5,2	5	6,0	7,64
آئی پی ای 100	55	4,1	5,7	7	8,1	10,32
آئی پی ای 120	64	4,4	6,3	7	10,4	13,21
آئی پی ای 140	73	4.7	6,9	7	12,9	16,43
آئی پی ای 160	82	5,0	7,4	9	15,8	20,09
آئی پی ای 180	91	5,3	8,0	9	18,8	23,95
آئی پی ای 200	100	5,6	8,5	12	22,4	28,48
آئی پی ای 220	110	5,9	9,2	12	26,2	33,37
آئی پی ای 240	120	6,2	9,8	15	30,7	39,12
آئی پی ای 270	135	6,6	10,2	15	36,1	45,95
آئی پی ای 300	150	7,1	10,7	15	42,2	53,81
آئی پی ای 330	160	7,5	11,5	18	49,1	62,61
آئی پی ای 360	170	8,0	12,7	18	57,1	72,73
آئی پی ای 400	180	8,6	13,5	21	66,3	84,46
آئی پی ای 450	190	9,4	14,6	21	77,6	98,82
آئی پی ای 500	200	10,2	16,0	21	90,7	115,5
آئی پی ای 550	210	11,1	17,2	24	106	134,4
آئی پی ای 600	220	12,0	19,0	24	122	156,0

INP اسٹیل بیم کے سائز

INP سائز (ملی میٹر)					وزن (کلوگرام/میٹر)
h	b	a	e	r
آئی این پی 80	42	3,9	5,9	3,9	5,94
آئی این پی 100	50	4,5	6,8	4,5	8,34
آئی این پی 120	58	5,1	7,7	5,1	11,1
آئی این پی 140	66	5,7	8,6	5,7	14,3
آئی این پی 160	74	6,3	9,5	6,3	17,9
آئی این پی 180	82	6,9	10,4	6,9	21,9
آئی این پی 200	90	7,5	11,3	7,5	26,2
آئی این پی 220	98	8,1	12,2	8,1	31,1
آئی این پی 240	106	8,7	13,1	8,7	36,2
آئی این پی 260	113	9,4	14,1	9,4	41,9
آئی این پی 280	119	10,1	15,2	10,1	47,9
آئی این پی 300	125	10,8	16,2	10,8	54,2
آئی این پی 320	131	11,5	17,3	11,5	61,0
آئی این پی 340	137	12,2	18,3	12,2	68,0
آئی این پی 360	143	13,0	19,5	13,0	76,1
آئی این پی 380	149	13,7	20,5	13,7	84,0
آئی این پی 400	155	14,4	21,6	14,4	92,4
آئی این پی 450	170	16,2	24,3	16,2	115
آئی این پی 500	185	18,0	27,0	18,0	141
آئی این پی 550	200	19,0	30,0	19,0	166
آئی این پی 600	215	21,6	32,4	21,6	199

مصنوعات کی تفصیل

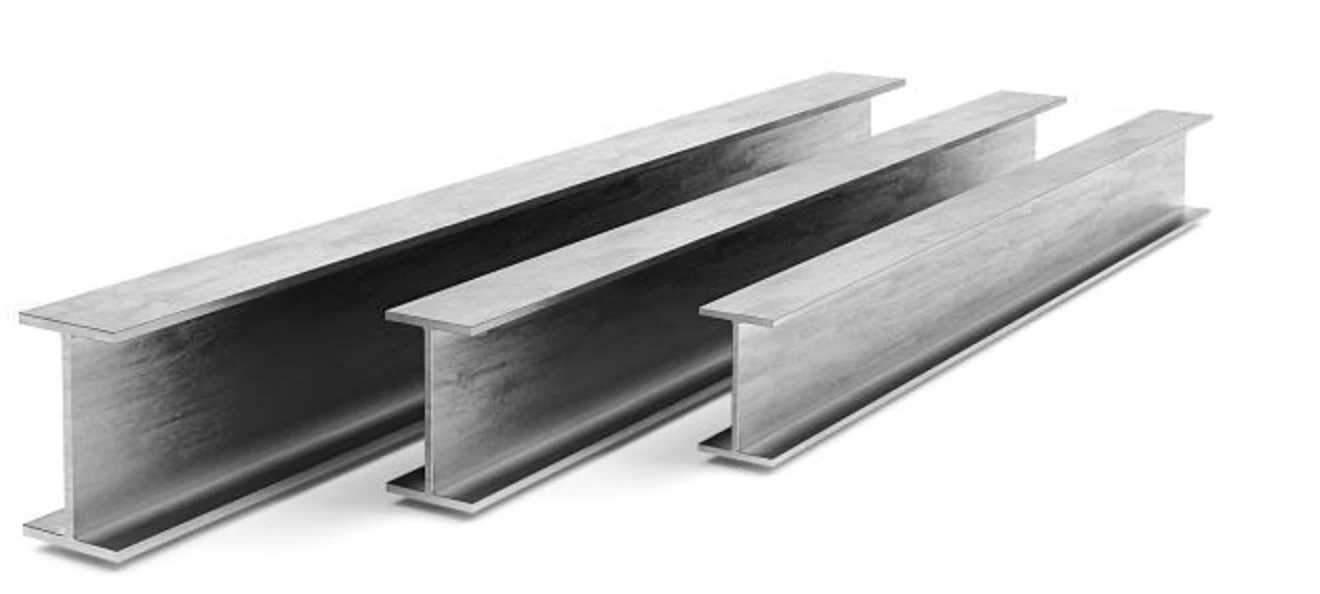

I beam 1

اسٹیل بیم IPE/INPسٹیل پروفائل کی ایک بہت عام استعمال کی قسم ہیں. شہتیر، بصورت دیگر "I" سیکشن، کانٹی نینٹل بیم، یا IPE/IPN کہلاتے ہیں، متعدد میٹریل گریڈز میں دستیاب ہیں، سب سے عامEN 10025 S275 اور S355۔

آئی بیم بمقابلہ ایچ بیم

جب عمارت اور تعمیر کی بات آتی ہے، تو H-Beam بمقابلہ I-Beam کے درمیان فرق کو جاننا ضروری ہے۔ جب ساختی بیم کی بات آتی ہے تو غور کرنے کے بہت سے عوامل ہیں، لیکن سب سے اہم عنصر یہ ہے کہ آیا بیم بوجھ اٹھائے گی یا نہیں۔ I-Beam اور H-Beam بہت ملتے جلتے نظر آتے ہیں کیونکہ وہ اکثر ایک جیسے حالات میں استعمال ہوتے ہیں۔ تاہم، دونوں کے درمیان اختلافات ہیں.

1. H-beams کی لاگت I-beams سے بھی کم ہے جو کہ ساختی سپورٹ کی اسی مقدار کے لیے ہے۔
2. I-beams بیم کے دورانیے یا لمبائی سے زیادہ بھاری بوجھ اٹھانے کے لیے زیادہ موزوں ہیں۔
3. I-Beam اور H-Beam دونوں ہی بہت ورسٹائل ہیں اور مختلف ایپلی کیشنز کے لیے استعمال کیے جا سکتے ہیں۔
